En el entorno de las telecomunicaciones, la norma UTP T568B es un pilar fundamental para la instalación de cables de red y, especialmente, para la configuración de líneas telefónicas. A través de un sistema de cableado estructurado, la norma T568B garantiza una conexión estable y eficiente, tanto para el envío de datos como para la transmisión de voz. En este artículo, profundizaremos en la comprensión de la norma T568B, investigando sus características, ventajas, diferencias con la norma T568A y su aplicación en el ámbito telefónico.
¿Qué es la Norma UTP T568B?
La norma UTP T568B es un estándar de cableado estructurado que define la disposición de los cables dentro de una conexión RJ-4Esta norma, junto con su contraparte T568A, proporciona un marco de trabajo para la instalación de cables de red, asegurando la compatibilidad y la interoperabilidad entre diferentes dispositivos. La norma T568B se utiliza principalmente para la transmisión de datos, pero también puede ser utilizada para la transmisión de voz, gracias a su capacidad para soportar señales de audio.
Características de la Norma UTP T568B:
La norma UTP T568B se caracteriza por la siguiente disposición de cables en un conector RJ-45:
- Pin 1: Blanco-Naranja
- Pin 2: Naranja
- Pin 3: Blanco-Verde
- Pin 4: Azul
- Pin 5: Blanco-Azul
- Pin 6: Verde
- Pin 7: Blanco-Marrón
- Pin 8: Marrón
Esta disposición de cables está diseñada para optimizar la transmisión de datos y la compatibilidad con diferentes dispositivos. La norma T568B utiliza un esquema de cableado crossover para conectar dos dispositivos directamente, sin necesidad de un hub o switch. Esto significa que los pines 1 y 2 del conector RJ-45 del primer dispositivo se conectan a los pines 3 y 6 del conector RJ-45 del segundo dispositivo, respectivamente. Del mismo modo, los pines 3 y 6 del primer dispositivo se conectan a los pines 1 y 2 del segundo dispositivo.

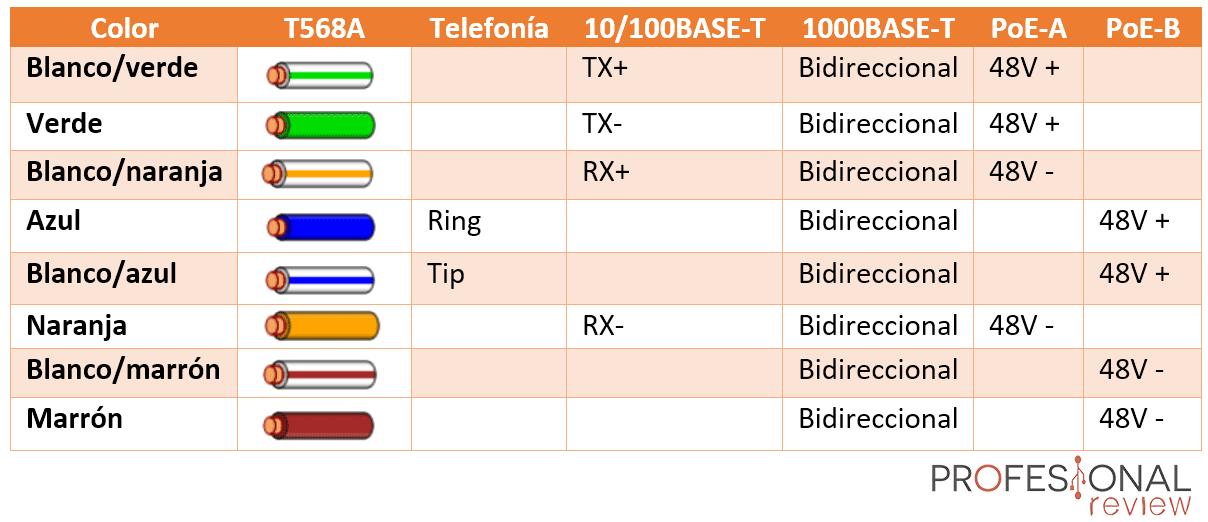

Diferencias entre T568A y T568B
La norma T568A, la otra variante de cableado estructurado, se diferencia de la T568B en la disposición de los cables. En la T568A, los cables verde y naranja están invertidos, lo que significa que el cable verde ocupa el pin 2 y el naranja el pin A continuación, se muestra una tabla que resume las diferencias entre ambas normas:
| Característica | T568A | T568B |
|---|---|---|
| Pin 1 | Blanco-Naranja | Blanco-Naranja |
| Pin 2 | Verde | Naranja |
| Pin 3 | Blanco-Verde | Blanco-Verde |
| Pin 4 | Azul | Azul |
| Pin 5 | Blanco-Azul | Blanco-Azul |
| Pin 6 | Naranja | Verde |
| Pin 7 | Blanco-Marrón | Blanco-Marrón |
| Pin 8 | Marrón | Marrón |
La elección entre la norma T568A y T568B depende del tipo de conexión que se desea establecer. La norma T568B es la más comúnmente utilizada para la conexión de dispositivos de red, mientras que la T568A se utiliza con mayor frecuencia para la conexión de teléfonos. Sin embargo, ambas normas son compatibles entre sí y pueden utilizarse indistintamente para la conexión de dispositivos de red y teléfonos.
Ventajas de la Norma UTP T568B
La norma UTP T568B ofrece una serie de ventajas para la instalación y el uso de cables de red, incluyendo:
- Compatibilidad: La norma T568B es compatible con una amplia gama de dispositivos de red, lo que facilita la interconexión entre diferentes equipos.
- Fiabilidad: La disposición de los cables en la norma T568B garantiza una conexión estable y fiable, minimizando la interferencia y la pérdida de señal.
- Facilidad de instalación: La norma T568B es relativamente fácil de implementar, lo que reduce el tiempo y el costo de instalación.
- Escalabilidad: La norma T568B es escalable, lo que permite la expansión de la red a medida que las necesidades de la empresa crecen.
- Coste-efectivo: El cableado UTP es una solución económica para la conexión de dispositivos de red y teléfonos.
Aplicaciones de la Norma UTP T568B en Telefonía
La norma UTP T568B se utiliza ampliamente en la telefonía para la conexión de teléfonos a la red telefónica. La norma T568B permite la transmisión de señales de audio a través de cables de par trenzado, lo que facilita la instalación de líneas telefónicas en oficinas, hogares y otros entornos. La norma T568B también se utiliza para la conexión de sistemas de telefonía IP, que permiten la transmisión de voz a través de la red de datos.
Ventajas de la Norma UTP T568B en Telefonía:
- Calidad de audio: La norma T568B proporciona una calidad de audio clara y nítida, minimizando la interferencia y la distorsión.
- Flexibilidad: La norma T568B permite la instalación de líneas telefónicas en diferentes configuraciones, adaptándose a las necesidades de cada espacio.
- Coste-efectivo: El cableado UTP es una solución económica para la instalación de líneas telefónicas.
Instalación de la Norma UTP T568B
La instalación de la norma UTP T568B es un proceso relativamente sencillo que se puede realizar con las herramientas adecuadas. A continuación, se detallan los pasos para la instalación de la norma T568B:
- Preparar los cables: Se deben cortar los cables UTP a la longitud deseada y se debe pelar la cubierta exterior para exponer los cables individuales.
- Organizar los cables: Se deben organizar los cables en el orden correcto según la norma T568B. Para ello, se puede utilizar un diagrama de cableado.
- Conectar los cables al conector RJ-45: Se deben insertar los cables en el conector RJ-45, asegurándose de que cada cable esté correctamente conectado al pin correspondiente.
- Crimpar el conector RJ-45: Se debe crimpar el conector RJ-45 utilizando una herramienta de crimpado. Esto asegurará una conexión segura y estable.
- Probar la conexión: Se debe probar la conexión utilizando un comprobador de cableado para asegurarse de que la instalación se ha realizado correctamente.
Recomendaciones para la Instalación de la Norma UTP T568B:
- Utilizar cables de alta calidad: Los cables UTP de alta calidad garantizan una transmisión de señal estable y fiable.
- Utilizar herramientas adecuadas: Se debe utilizar una herramienta de crimpado de calidad para asegurar una conexión segura.
- Probar la conexión: Se debe probar la conexión después de la instalación para asegurarse de que todo funciona correctamente.
- Seguir las normas de seguridad: Se deben seguir las normas de seguridad al trabajar con electricidad y herramientas.
Sobre la Norma UTP T568B
¿Cuál es la diferencia entre la norma T568A y T568B?
La norma T568A y T568B se diferencian en la disposición de los cables en el conector RJ-4En la norma T568A, los cables verde y naranja están invertidos, mientras que en la norma T568B, los cables verde y naranja se encuentran en su posición original. Ambas normas son compatibles entre sí y pueden utilizarse indistintamente para la conexión de dispositivos de red y teléfonos.
¿Puedo utilizar la norma T568B para la conexión de teléfonos?
Sí, la norma T568B se puede utilizar para la conexión de teléfonos, aunque la norma T568A se utiliza con mayor frecuencia para este propósito. Ambas normas son compatibles con la transmisión de señales de audio y pueden utilizarse para la conexión de teléfonos a la red telefónica.
¿Cómo puedo saber qué norma se utiliza en mi instalación?
Para saber qué norma se utiliza en su instalación, puede comprobar la disposición de los cables en el conector RJ-4Si los cables verde y naranja están invertidos, entonces se está utilizando la norma T568A. Si los cables verde y naranja se encuentran en su posición original, entonces se está utilizando la norma T568B. También puede consultar la documentación de su equipo de red o teléfono para obtener más información.
¿Es necesario utilizar la norma T568B para la conexión de dispositivos de red?
La norma T568B es la norma más comúnmente utilizada para la conexión de dispositivos de red. Sin embargo, la norma T568A también puede utilizarse para este propósito. La elección de la norma depende de las preferencias del instalador y de las especificaciones del equipo de red.
¿Puedo cambiar la norma T568B a la T568A?
Sí, puede cambiar la norma T568B a la T568A. Sin embargo, debe asegurarse de que todos los cables conectados a la red estén configurados con la misma norma. Si utiliza diferentes normas en diferentes cables, es posible que no pueda conectar los dispositivos correctamente.
La norma UTP T568B es un estándar de cableado estructurado fundamental para la instalación de cables de red y, en particular, para la configuración de líneas telefónicas. Su disposición de cables optimizada garantiza una conexión estable y eficiente, tanto para la transmisión de datos como para la transmisión de voz. Al comprender los principios de la norma T568B, se pueden instalar y mantener redes confiables y escalables, lo que permite una comunicación fluida y eficiente en cualquier entorno.
